Aprovechar el Agua de Lluvia con Sistema Alternativo en CDMX
Por: ADS Mexicana | Publicado Oct 06, 2023

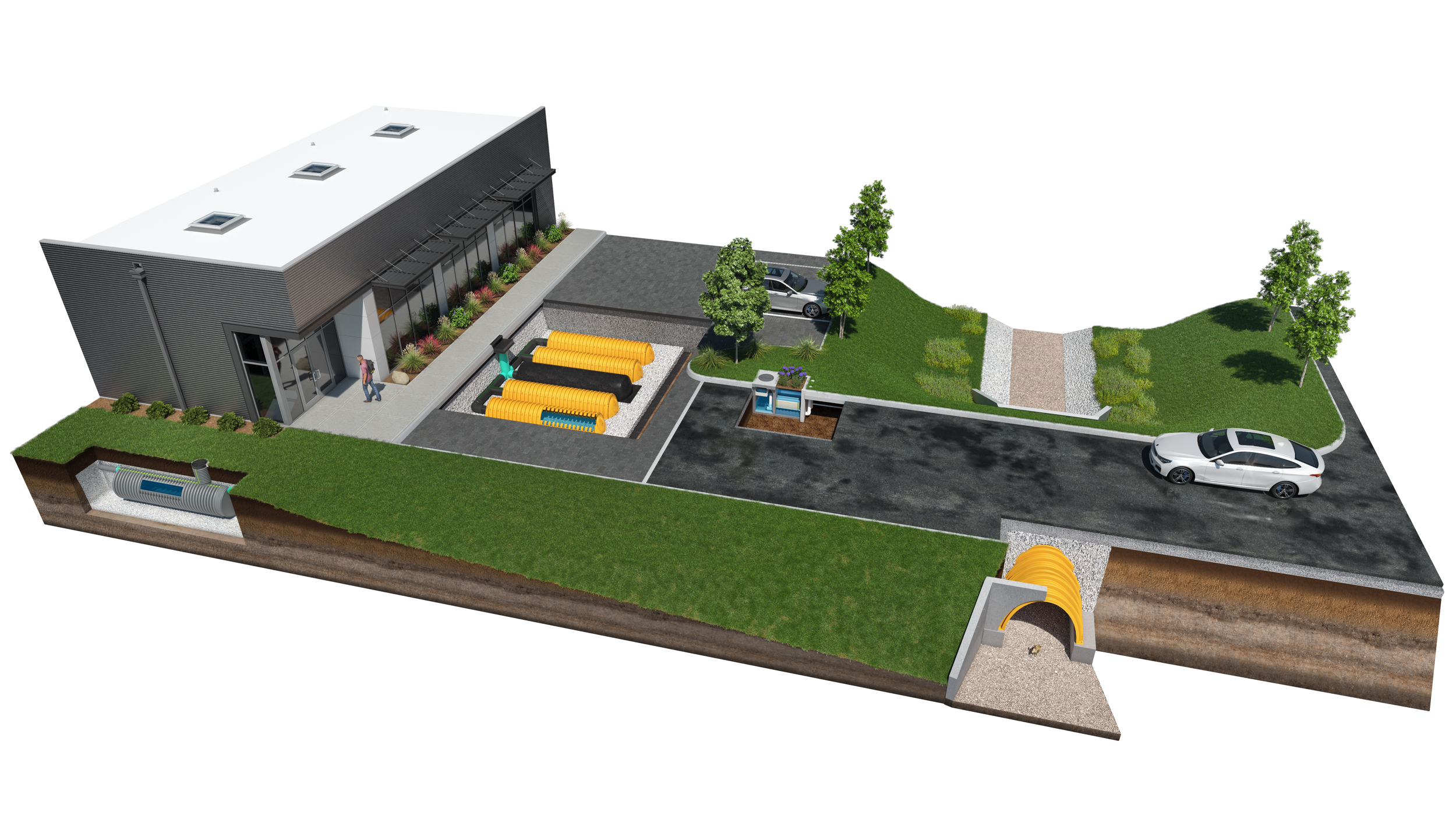

El Sistema Alternativo es un programa diseñado para aprovechar el agua pluvial en nuevas edificaciones en la Ciudad de México (CDMX) y su área metropolitana. Su objetivo principal es reducir la dependencia del agua potable suministrada por la red operada por el Sistema de Aguas de la Ciudad de México (SACMEX) y fomentar el uso eficiente de los recursos hídricos. Este sistema establece los parámetros de diseño según lo descrito en la “Guía de Elaboración de Sistemas Alternativos” publicada por SACMEX, para asegurar una correcta captación, conducción, almacenamiento, tratamiento del agua de lluvia, así como su descarga, infiltración o reutilización para riego, limpieza, e incluso consumo humano¹.
El sistema de aprovechamiento pluvial en la CDMX se implementa en edificaciones con áreas de captación superiores a 120 m², mediante la instalación de componentes como techos verdes, sistemas de drenaje pluvial y filtros para el tratamiento del agua captada². Estos sistemas deben cumplir con las Normas NOM 001 y NOM 002 de SEMARNAT, y en caso de agua potable, alcanzar los estándares establecidos en la NOM 127 de la Secretaría de Salud. Además, se promueve la reutilización del agua residual tratada en edificaciones con más de 2,500 m² de área construida, para usos como riego de áreas verdes, limpieza de espacios públicos y privados, y recarga de acuíferos, conforme a las normas NOM 014 y NOM 015 de CONAGUA.
Es importante destacar que la implementación de estos sistemas requiere la evaluación y aprobación de SACMEX, que verifica el cumplimiento de las normas y regulaciones vigentes. Esta aprobación es esencial para la obtención y liberación de las licencias de construcción.
La “Guía de Elaboración de Sistemas Alternativos” tiene como objetivo proporcionar lineamientos claros y comprensibles para la correcta implementación de estos sistemas. Con esta herramienta, los desarrolladores pueden aprender a diseñar, construir, mantener y operar sistemas de aprovechamiento de aguas pluviales.
Clasificación y Requisitos
El Sistema Alternativo (SA) debe estar diseñado para incentivar la retención e infiltración de escurrimientos pluviales, la reutilización del agua y su tratamiento en la mayor medida posible, evitando su descarga en drenajes combinados, salvo en casos de exceso por tormentas intensas.

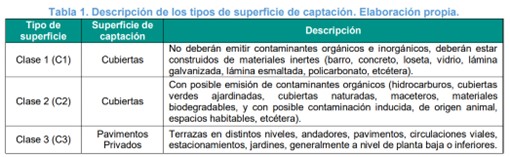

Las superficies de captación se clasifican en tres tipos, según se detalla en la Tabla 1.

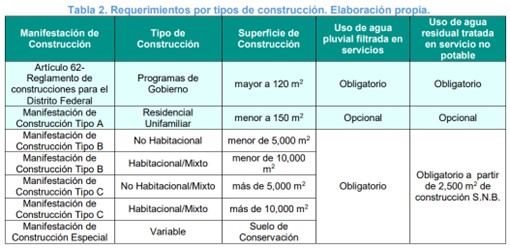

El diseñador debe proponer el uso adecuado del agua pluvial colectada y determinar el almacenamiento temporal necesario según el tipo de construcción. El SA define los requisitos mínimos que cada proyecto debe cumplir, como se especifica en la Tabla 2.

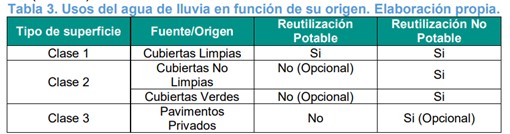

Los usos permitidos para el agua captada, en función de la superficie y origen mencionados en la Tabla 1, se describen en la Tabla 3. En esta, el diseñador debe definir los almacenamientos temporales según el uso dentro del proyecto.
Requerimientos para Diseño e Instalación
Se debe implementar un Sistema Alternativo de Captación y Aprovechamiento de Agua Pluvial para toda la superficie construida, el cual será evaluado y aprobado por SACMEX. Los componentes y accesorios utilizados deben cumplir con las Normas Técnicas del Reglamento de Construcciones de la CDMX, el Manual de Agua Potable de CONAGUA, o contar con aprobación expresa de SACMEX.
Sistema de Canalización y Distribución de Agua Pluvial
El drenaje pluvial y componentes relacionados deben cumplir con los estándares mexicanos o internacionales equivalentes. Se pueden utilizar sistemas de conducción convencionales o sifónicos, dimensionados según cálculos de diseño específicos. Es necesario entregar una memoria de cálculo firmada por el especialista responsable y el Director Responsable de Obra (D.R.O.). Las tuberías verticales para la captación de agua pluvial no deben ser usadas para descargar aguas sanitarias o residuales.
Separadores de Contaminación de Primeras Lluvias
La Guía del Sistema Alternativo de SACMEX recomienda separar la carga inicial de contaminantes de la lluvia (los primeros 5 a 10 minutos o de 1 a 10 mm de precipitación) mediante un mecanismo automático y autónomo, sin necesidad de intervención humana. Existen varias modalidades:
Los sistemas deben ser accesibles para mantenimiento, con opciones de retro-lavado para mantener su funcionamiento.
Cisterna de Almacenamiento de Agua Pluvial
Las cisternas pluviales captan y retienen agua de superficies Clase 1 y 2. Deben estar fabricadas con materiales no tóxicos y ser impermeables, con capacidad para almacenar el volumen de lluvia generado en 60 minutos durante un evento de 10 años de retorno.
Los nuevos desarrollos deben incluir un área libre de construcciones superficiales y subterráneas, permitiendo solo infraestructura esencial. El sistema debe retener el agua tratada y el escurrimiento de estacionamientos y áreas libres, diseñados para una lluvia de 60 minutos con un tiempo de retorno de 10 años. Debe contar con un rebosadero para excedencias, canalizando el agua al tanque de tormentas o, si no es viable, al alcantarillado municipal, evitando inundaciones.
Filtración de Agua Pluvial
Se debe garantizar el cumplimiento de la NOM-127-SSA1-1994, asegurando desinfección mínima. Si hay coloración por materia orgánica, se puede añadir un filtro de multimedia o carbón activado.
Desinfección de Agua Pluvial para Uso Potable (opcional)
Debe cumplir con la NOM-127-SSA1-1994, utilizando un agente desinfectante residual.
La gestión eficiente del agua de lluvia es esencial para crear ciudades resilientes y sostenibles. A continuación, presentamos algunas tecnologías de vanguardia que optimizan la captación, tratamiento y reutilización del agua pluvial
Este sistema de captación acelerada diseñado para cubiertas utiliza la generación de presión negativa para evacuar el agua de manera rápida y eficiente. Las coladeras UV-System previenen la entrada de aire en la tubería, garantizando un flujo continuo y evitando obstrucciones. El principio de sifón hidráulico permite una evacuación eficiente incluso en pendientes mínimas, optimizando el uso del espacio y reduciendo la cantidad de material necesario.
Registros prefabricados – Nyloplast
Estructuras de captación prefabricadas en PVC, resistentes a la corrosión y esenciales para el manejo eficiente del agua pluvial. Su facilidad de maniobra e instalación las convierte en una alternativa superior a los productos tradicionales fabricados en sitio.
La tubería Stormtite es líder en el mercado de drenaje pluvial y carretero. Incorpora tecnología de probada eficacia para el manejo de drenajes herméticos a gravedad, ofreciendo soluciones eficientes y confiables para las necesidades de drenaje en diversos proyectos.

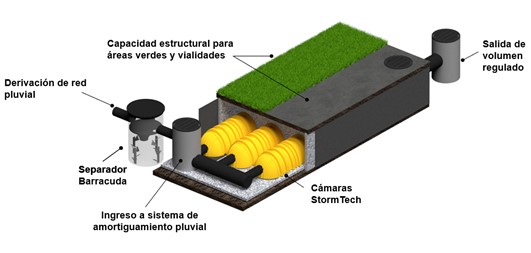

Este sistema subterráneo modular ofrece una solución eficiente para la retención, detención y reutilización del agua de lluvia. Diseñado para proteger infraestructuras y aprovechar al máximo el espacio disponible, StormTech almacena temporalmente grandes volúmenes de agua y los libera gradualmente, minimizando el riesgo de inundaciones y permitiendo o no la infiltración en el suelo. Además, el agua almacenada puede ser tratada y reutilizada para riego, lavado de vehículos u otros usos no potables. Su diseño robusto y duradero lo hace ideal para áreas con cargas pesadas, como estacionamientos y patios.
El Barracuda Max es un separador hidrodinámico que elimina eficazmente los sólidos suspendidos totales (SST) presentes en el agua de lluvia urbana. Mediante la generación de un vórtice, separa los contaminantes del agua, mejorando su calidad antes de su descarga en cuerpos de agua. Su diseño versátil permite adaptarse a diferentes configuraciones de conexión en redes de alcantarillado.
Unidad de Calidad de Agua (UCA)
Las UCA son sistemas modulares de tratamiento de agua pluvial que eliminan un alto porcentaje de hidrocarburos, sedimentos y sólidos en suspensión. Su diseño resistente y fácil de mantener las convierte en una opción ideal para mejorar la calidad del agua de lluvia y reducir su impacto ambiental.
